高功率连接器在射频馈电系统中的耐受能力

‍射频馈电系统就是把信号从发射机送到天线的那条路。这条路上最关键也最容易出问题的节点，就是连接器。很多系统故障并非源于功放或者天线本身，而是连接器扛不住——一旦它失效，整条链路就废了。

高功率场景下，连接器面临的压力主要来自热、电和机械三个方面。

先说热。功率一高，导体和介质里的损耗就会转化成热量。连接器结构比电缆复杂得多，内外导体之间的接触面、绝缘介质的厚度变化、装配公差带来的间隙，这些都会成为局部发热点。热量如果散不出去，温度持续攀升，介质绝缘性能随之下降，严重时还会软化变形、接触件氧化加剧，驻波恶化，形成恶性循环。一个普通小尺寸连接器在100W连续波下可能已经很吃力，但换成内导体更粗、接触面积更大、介质损耗更低的型号，余量就会明显提升。

再说电。高功率意味着高电压和大电流同时存在。连接器内外导体之间的绝缘介质要承受的电场强度，跟工作电压直接相关。一旦局部电场集中超过介质的击穿阈值，就会产生放电，轻则产生互调产物，重则直接击穿烧毁接触界面。这也是为什么高功率连接器普遍采用空气介质或低损耗PTFE，而不是普通PE——空气介质损耗低，击穿场强也不差，适合大功率传输；PTFE则兼顾了机械强度和低损耗，在宽温范围内表现稳定。

机械方面，高功率连接器对接触可靠性的要求远高于小信号连接器。内外导体的接触电阻必须足够低且稳定，因为接触电阻一波动，反射系数就跟着变，回波损耗恶化，功率传输效率下降。反复插拔之后，接触弹片弹性退化，接触压力下降，这个问题在高功率下会被迅速放大。所以高功率连接器通常对插拔寿命有明确限制，现场维护时也要避免不必要的反复拆装。

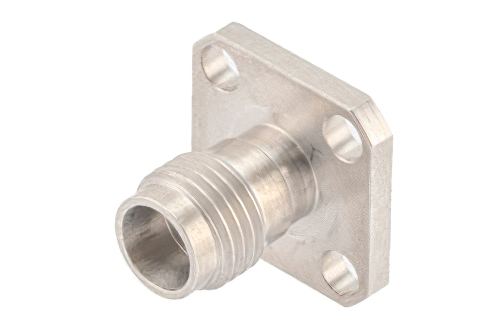

2.4mm 现场可更换母头连接器，4 孔法兰安装，Pin 0.015 英寸，孔间距 0.34 英寸，带金属环

实际选型时，核心看几个指标：额定功率要区分连续波和峰值功率；VSWR在工作频段内的表现；插拔寿命；以及接触电阻的稳定性。值得注意的是，同一型号连接器，频率升高时介质损耗增大，可承载的连续功率会随之下降；当系统驻波偏大，反射功率叠加在连接器内部，实际承受功率大于标称输出，更容易触发击穿与过热；高空低气压环境下空气击穿电压降低，峰值功率容量也会明显缩水，这是机载射频设备选型需要重点考量的点。如果是测试系统或大功率发射链路，工程师通常会关注Pasternack射频互连产品线里的高功率连接器型号，重点看它的功率等级、频率范围和接口兼容性是否匹配系统需求。

工程安装环节同样关键。力矩不够，接触不可靠；力矩过大，可能压伤介质或变形内导体。很多现场故障，根源不在器件本身，而在装配环节。接触面清洁度、扭矩控制、电缆装配质量都会改变实际耐受上限，连接器与电缆、转接器、面板插座之间的配合，都要按规定的力矩和工艺执行。系统调试阶段，还需要通过驻波和温度监测来验证连接器工作状态，长时间满功率老化测试观察温升变化，排查局部发热点；日常维护中定期检查连接部位有无氧化和污染物，避免微小杂质在高场强下诱发放电。

高功率连接器的选型，本质上是在功率容量、频率范围、尺寸和成本之间找平衡。充分理解功率耐受机制，做好选型、装配和降额设计，才能避免链路突发失效，保障发射系统长期稳定运行。
