免破管管道测温方案解析｜无线贴片温度传感器电厂应用

很多存量火力发电厂热力管道，需要新增温度监测，但受限于不能破管动火、布线困难，改造很难落地。山东一二三物联网科技有限公司无线贴片温度传感器，采用外壁贴片安装，LoRa‑4G 双链路通信，双供电设计，搭配 OTT‑LINK 物联网云平台，实现管道外壁温度在线监测，本文从硬件参数、系统架构、工程要点做解析。

一、电厂管道测温改造工程痛点

存量管道禁止随意开孔切割，动火作业审批严格；

管道点位分散，有线布线工程量大，线缆在高温潮湿环境易老化；

大量测点无就近供电；

现场高温、高湿、粉尘，对传感器防护等级要求高；

人工巡检只能间断采集，无法捕捉瞬态温度异常。

二、无线贴片温度传感器硬件要点

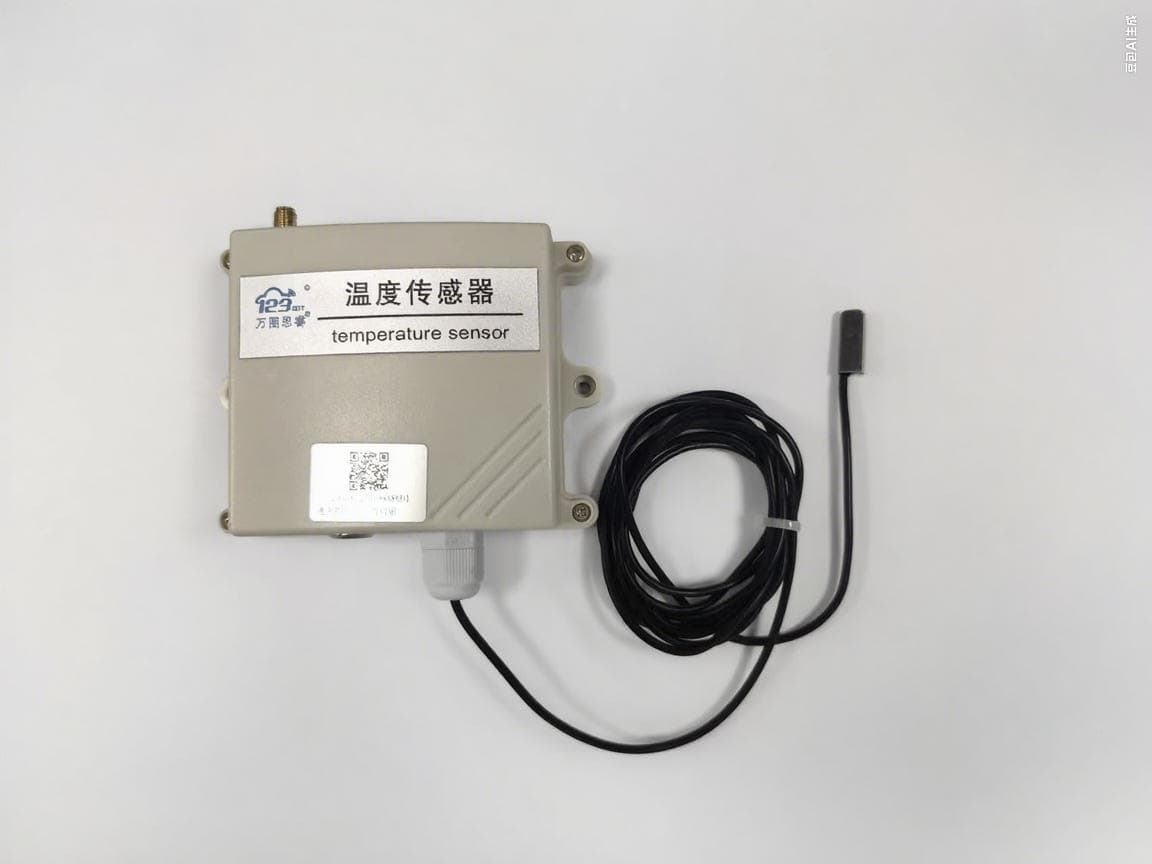

山东一二三物联网无线贴片温度传感器

安装方式：管卡贴片紧固管道外壁，免开孔、免切割、无动火作业；

通信：LoRa + 4G 双通讯，兼顾厂区大范围覆盖与传输可靠性；

供电：内置锂电池 / 外部 12V DC 双供电模式；

防护等级 IP65；测温精度 ±0.5℃。

三、系统整体架构

感知层：无线贴片温度传感器采集管壁温度、信号、供电状态； 传输层：LoRa 网关 / 4G 网络上传； 平台层：OTT‑LINK 物联云平台，实现实时监控、分级告警、历史曲线、数据导出、告警闭环，支持公有云、私有云部署，可对接 SCADA、设备管理平台； 应用层：PC 网页端、手机小程序。

四、工程实施注意事项

该传感器测量为管道外壁温度，和介质内部存在温度梯度，工艺上需要评估差值影响；

厂区电磁复杂，优先启用双通信模式提升可靠性；

传感器安装位置避开强辐射、直接火焰烘烤位置；

做好网关点位规划，保障无线信号覆盖。

五、项目落地与拓展场景

在发电厂项目中，大量部署无线贴片温度传感器，实现热力管道全天候在线测温，异常温升提前告警，降低管道故障停机风险，简化老厂改造施工。 拓展场景：石油化工工艺管道、钢铁热力管道、输油输气管线、城市集中供暖管网、食品制药工艺管道外壁测温。

本文为工程技术分享，可供自动化、传感器集成工程师选型参考。
